Резервуарные парки представляют собой комплекс разнообразной тары. Они используются для хранения различных видов сырья и топлива. Парки проектируются на основании соответствующей документации, регламентирующей качество емкостей и описывающей условия хранения продукции. В хранилищах производится замер и контроль качества нефтепродуктов.
Кроме того, резервуарные парки компенсируют неравномерность поставок и потребления. В них формируются запасы, обеспечивающих бесперебойное выполнение всех технологических операций. Они подразделяются на определенные группы в зависимости от функциональной деятельности.
Норма запаса нефтепродуктов резервуарного парка определяется как сумма текущего и страхового запасов на расчетный период в м3. Кроме того, на практике, нормы запаса каждого сорта (марки) могут определяться по графикам отгрузок и поступлений фактических данных за последние три года, куда включается и норма запаса.
Если же таких сведений нет, то существуют соответствующие формулы норм запаса, где учитывается функциональное назначение нефтебаз (см. таблицу):
База | Формула | Переменные |
Железнодорожная | Qi - среднее месячное потребление i-го нефтепродукта, т. Кн - коэффициент неравномерности потребления нефтепродуктов; Тц - транспортный цикл поставок нефтепродукта, сутки; Ki =1,1-1,3 - коэффициент неравномерности подачи партий нефтепродукта; r - плотность нефтепродукта, т/м3; Vtri - норма страхового запаса 30 - среднее число суток в месяце. |
|
Водная |
|
Qi - среднемесячная потребность i-го нефтепродукта, т; Кн - коэффициент неравномерности потребления нефтепродуктов; 1,15 - коэффициент, учитывающий увеличение среднемесячной потребности нефтепродуктов для компенсации запаздывания начала и преждевременного закрытия навигации. |
Автомобильная | для автомобильных нефтебаз норму запаса следует принимать в объеме, соответствующем не менее 20-ти суточному потреблению среднемесячной реализации и страхового запаса от этой потребности в размерах нормы страхового запаса, принятого для предприятия, с которого будут поступать нефтепродукты | |
Трубопроводная | Км =1,1 - коэффициент неравномерности поставок нефтепродукта по трубопроводу; Кп - коэффициент неравномерности потребления нефтепродукта; Qi - объем i-го нефтепродукта, отбираемого по отводу, м3/год; Ni - годовое число циклов, с которым работает отвод; qmax- максимальный из возможных расходов нефтепродукта в отводе (определяется при гидравлическом расчете режимов работы трубопровода или принимается по фактическим данным), м3/час. |
|
Морская | Кс - коэффициент сортности. При одной марке нефтепродукта Кс =1, при 2-х и 3-х - Кс =1,05; h - коэффициент использования емкости резервуара; Qi - грузооборот i-го нефтепродукта, т/год; Пр - норматив, учитывающий занятость причальных сооружений в году, определяется Пр =" 365 nКзан, где: 365 - расчетное число рабочих дней в году; n - количество причалов; Кзан =0,45-0,5 - коэффициент занятости причала; r - плотность нефтепродукта, т/м3; Ксн - коэффициент неравномерности суточной отгрузки, вызываемой нерегулярностью подхода танкеров; Кмн - коэффициент месячной неравномерности прибытия судов; Кспр - коэффициент спроса внешней торговли; Qtni - среднесуточный объем поступления, отгрузки i-го нефтепродукта, т; m - количество нерабочих дней по метеоусловиям; Кс=0,8 - коэффициент, учитывающий частичное использование емкости, предназначенной для суточной отгрузки. |
Общий объем и количество емкостей в резервуарном парке определяется при помощи коэффициента использования емкости резервуара (зависит от типа и вместимости сосуда, существует таблица), однотипности по конструкции и объема резервуара, грузоподъемности всех видов доставки, возможностей ремонта емкостей, обязательного обеспечения двух резервуаров на каждую марку продукта (существуют исключения). Для сокращения потерь от испарения предусматриваются резервуары с понтонами, плавающими крышами или газоуравнительная обвязка.

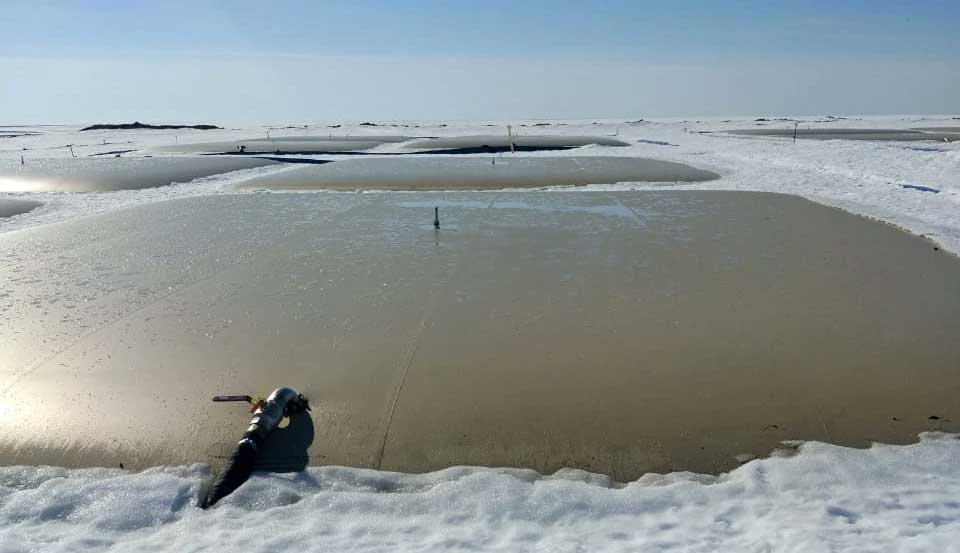

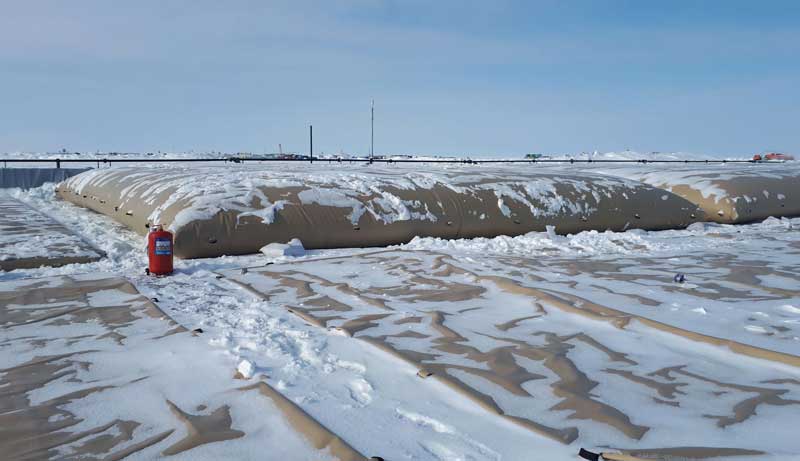

Мягкий резервуарный парк включает в свой состав эластичные полимерные резервуары для нефтепродуктов. Это совершенно иной подход к формированию территорий резервуарного парканефте-, топливохранилищ. Он заключается в применении уже готовых типовых изделий различного объема (от 1 до 500 м3), наземных полимерных эластичных резервуаров подушечного типа (ПЭР-Н) производства НПФ «Политехника», в организации склада. Конечно, для определения потребного общего объема резервуарного парка нефтебазы следует воспользоваться вышеперечисленными методиками. Но, они, скорее всего, применимы к стальным емкостям и используются для создания нефтебаз длительного эксплуатационного периода – более 25 -50 лет. Для таких складов потребуется большая вместимость резервуарного парка, измеряемая в десятки тысяч куб.м.
Нормативный срок эксплуатации резервуара для нефтепродуктов производства компании составляет 12-15 лет, что вполне компенсируется простотой замены и ремонта вышедшего из строя ПЭР-Н. Типовые мобильные полевые склады горючего (ПСГ) имеют вместимость 1000 м3 и 2000 м3. Из ПСГ можно формировать большие объемы нефтехранилищ. При организации складов следует использовать регламент обеспечения пожарной безопасности резервуарных парков.
Полевой склад горючего включает резервуары ПЭР, противофильтрационные полога, сборно-разборные трубопроводы, запорную арматуру, насосы, счетчики, системы молниезащиты, сигнализации и пожаротушения и т.д. Защиту от потерь при больших и малых дыханиях обеспечивают мягкие газгольдеры для нефтебаз.
Добавим, что ПСГ успешно работают на Ямале с 2007 года.
