В условиях изоляции северных и арктических месторождений в летний период традиционным способом утилизации продукции остается сжигание нефти, газа и воды на факелах, как в дымном, так и в бездымном режиме. Однако все большую популярность приобретает применение передвижных эластичных резервуаров-сепараторов (ПЭР-НГ), которые позволяют организовать временное хранение и подготовку скважинной продукции с наименьшими затратами.
Преимущества и назначение ПЭР-НГ
ПЭР-НГ — это эластичный нефтегазовый резервуар-сепаратор, который предназначен для приема продукции после первой ступени сепарации, а также дальнейшей гравитационной очистки от попутного газа и воды. Подготовленная нефть может направляться напрямую на транспортировку, а пластовая вода — в открытые амбары, где происходит дальнейшая доочистка, а также утилизация или испарение.
Ключевые особенности:
- Мобильность: установка возможна на любой выровненной площадке (уклон до 1:100).
- Безфундаментное исполнение: не требуется бетонное основание.
- Экологичность: не требует рекультивации земли после демонтажа.
- Не капитальное строение: не требует проектного согласования.
- Разрешения Ростехнадзора: вся система сертифицирована для опасных объектов.
Про устройство и принцип работы
Принцип работы резервуара-сепаратора основан на естественной гравитационной сепарации в герметичной эластичной оболочке подушечной формы. Резервуар изготовлен из сваренной композитной ткани с покрытием полиуретаном с двух сторон.
Технологические отводы (ДУ25 – ДУ250) обеспечивают подачу, а также забор следующих сред:
- нефть, нефтяная эмульсия,
- пластовая вода,
- нефтяной газ,
- химические реагенты.
Резервуар снабжен люком-лазом для обслуживания и зачистки паровой бритвой от парафиновых отложений при температуре до 150 °C.
Он устанавливается в защитное каре, которое включает гидроизоляционное основание, и снабжается изотермической подложкой и климатическим укрытием для эксплуатации при температуре от -60 °C до +55 °C.
- Наружная силовая оболочка газгольдера ГРУК;
- Внутренняя газовая оболочка газгольдера ГРУК;
- Гидравлический фундамент газгольдера;
- Гидравлическое обвалование нефтегазового сепаратора;
- Внешняя воздухонаполненная оболочка климатической изоляции;
- Оболочка резервуара сепаратора нефти ПЭР-НГ.
Газовая обработка и рекуперация
Нефтяной газ, отделенный в верхнем сегменте, может направляться:
- на котельную или генератор;
- на факел для утилизации;
- в купол газгольдера-рекуператора (ГРУК), где производится осушка, конденсация легких углеводородов (пропан/бутан), компримирование метана для когенерации или подачи в товарную нефть.
Газгольдер ГРУК работает при постоянном давлении и переменном объеме и обеспечивает:
- выделение конденсата из газа;
- осушку, сжижение легких фракций углеводородов;
- подготовку газа для утилизации или повторного применения.
Производственные параметры
- Емкость ПЭР-НГ: от 500 до 3000 м³
- Газгольдер ГРУК: от 1000 до 10 000 м³
Дополнительные функции и комплектация
- Возможность установки системы донного подогрева нефти (пар/теплоноситель).
- Системы автоматизации сепарации: цифровое управление на основе сенсоров критических параметров.
- Комплексное сервисное обслуживание и обучение персонала заказчика.
- Поставка в исполнении: арктическом и тропическом.
Экономическая и экологическая эффективность
- Новые технологии в сепарации позволяют значительно снизить затраты на транспортировку, а также утилизацию.
- Установка обеспечивает подготовку нефти непосредственно на месте добычи.
- Исключается необходимость в стационарных сооружениях, а также в капитальном строительстве.
Важно знать при выборе
- Как выбрать сепаратор для месторождения? Ориентируйтесь на объем добычи, температуру среды, доступность инфраструктуры.
- Виды нефтегазовых сепараторов: гравитационные, центробежные, мембранные. ПЭР-НГ относится к гравитационным мобильным системам.
- Производители резервуаров-сепараторов: выбирайте тех, кто предлагает сертифицированную продукцию с поддержкой Ростехнадзора.
- Стоимость резервуаров-сепараторов варьируется в зависимости от объема, исполнения (арктика/тропики), дополнительных опций.
- Отзывы о сепараторах нефтепродуктов подчеркивают простоту монтажа, безопасность эксплуатации, экологичность.
Примеры применения

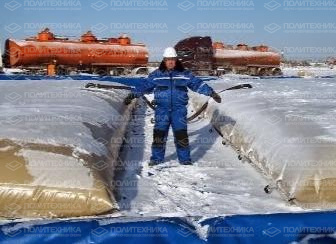

ПЭР-НГ применяется на разведочных скважинах, удаленных буровых точках и временных промысловых объектах, особенно актуален в условиях ограниченной логистики на Севере и в Арктике.
